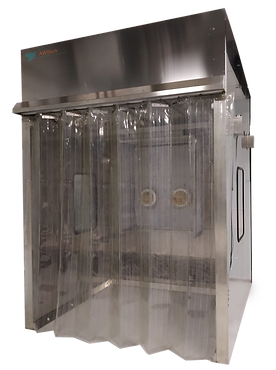

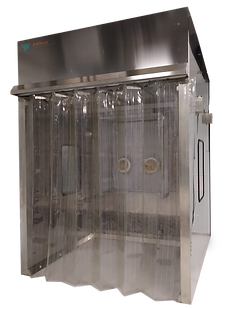

Автономный модуль для отбора проб «Booth-1»

Автономный модуль для отбора проб «Booth-1» применяется при работе с опасными токсическими или чувствительными материалами, для защиты операторов и окружающего пространства от пыли и аэрозолей.

Принцип работы

Очищенный воздух, нагнетаемый из потолочной камеры в рабочую область, образует равномерный нисходящий поток со скоростью от 0,2 до 0,55 м/с, который выносит взвешенные частицы из рабочей зоны на нижний уровень, где сопла вытяжной системы направляют его на очистные фильтры. Встроенная система фильтрации, состоящая из фильтров тонкой очистки и HEPA фильтров,  обеспечивает удаление взвешенных частиц из рабочей зоны перед возвратом его в потолочную камеру высокого давления. Десятая часть потока фильтрованного воздуха  направляется в помещение, создавая разрежение в нижней части модуля.



Подключение к внешней вытяжке не требуется.



Рабочая зона оборудована вытяжной камерой с нисходящим потоком. Модуль предназначен для защиты оператора от опасных материалов, используемых в рабочей зоне.



Применение

Модуль для отбора проб сыпучих веществ применяется в фармацевтической, химической и пищевой отраслях при отборе проб, измельчении, дроблении, при загрузке / разгрузке барабанов, а также при работе в средах с присутствием в воздухе мелких частиц с различными уровнями концентрации.



Ключевые преимущества

• Широкие возможности адаптации под конкретные задачи пользователя.

Чертёж автономного модуля для отбора проб Booth-1

1. Защитная решётка входного фильтра

2. Взрывобезопасная розетка

3. Решётка выходного фильтра

4. Валидационный порт подачи аэрозоля

5. Валидационный порт замера концентрации частиц

6. Дифференциальный манометр контроля состояния фильтров: HEPA, вторичного фильтра и префильтра; диапазон измерения от 0-500 Па, аналоговый выход 4-20 мА

7. Дифференциальный манометр, диапазон измерения от 0-50 Па, для контроля давления в модуле

8. Кнопка включения питания

9. Входной HEPA фильтр

10. Основной HEPA фильтр

11. Лампа светодиодная

12. Ламинаризатор

13. Антистатическая ПВХ завеса

14. Вентилятор во взрывобезопасном исполнении

15. HEPA фильтр

16. Фильтр вторичной очистки

17. Префильтр

Технические характеристики:

Разработано в России
